Vanguard Electronics CS200系列高可靠性電流感應變壓器

發布時間：2025-02-25 09:20:09     瀏覽：810

　　Vanguard Electronics CS200 系列 是一款高可靠性(Hi-Rel)的電流感應變壓器，主要適用于需要高可靠性和精確電流檢測的場合，如航空航天、軍事設備、工業控制系統等。該系列產品符合 MIL-PRF-27 規范，具備緊湊、低矮的外形，適合自動化安裝，并且采用低熱膨脹、轉移模塑封裝。

Vanguard Electronics CS200系列高可靠性電流感應變壓器

　　產品規格(電感測量條件：在 10 kHz 下，0.1 VRMS。)

型號最大電流 (IPK)ET 參考 (V-μS)最大直流電阻 (DCR)參考電感 (mH)封裝類型匝比
CS2015 A20 V-μS0.72 Ω2.2 mHG-21:50:50
CS20210 A70 V-μS1.4 Ω5.3 mHT-21:50:50
CS20310 A70 V-μS1.4 Ω5.3 mHT-41:50:50
CS2045 A40 V-μS3.8 Ω8.9 mHG-21:100:100
CS20520 A144 V-μS2.9 Ω21.0 mHT-21:100:100
CS20620 A144 V-μS2.9 Ω21.0 mHT-41:100:100

　　產品特點

　　緊湊設計

　　低矮外形，適合自動化安裝。

　　提供多種封裝類型(如 T-2、T-4 和 G-2)以滿足不同應用需求。

　　高可靠性

　　符合 MIL-PRF-27 規范。

　　采用焊接內部連接，具備良好的防潮、抗震和耐浸泡性能。

　　耐焊接熱：可承受 265°C 的溫度達 10 秒。

　　電氣性能

　　工作溫度范圍：-55°C 至 +125°C。

　　儲存溫度范圍：-60°C 至 +130°C。

　　絕緣電阻：最小 10K MΩ。

　　絕緣耐壓：500 VAC。

　　匝數比：1：50 至 1：200

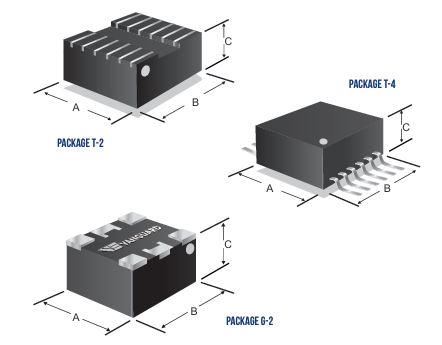

　　封裝尺寸

　　G-2：.405 x .405 x .300 英寸

　　T-2：.610 x .610 x .475 英寸

　　T-4：.610 x .610 x .475 英寸

更多Vanguard Electronics相關產品請訪問立維創展官網。
