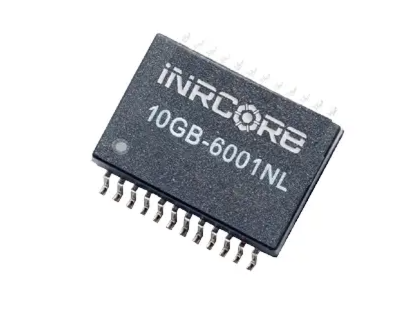

iNRCORE 10GB-6001 10G BASE-T變壓器模塊
發布時間:2025-06-13 09:11:50 瀏覽:166
iNRCORE 10GB-6001 10G BASE-T變壓器模塊,為加固型設計,適用于惡劣環境,工作溫度范圍:-40°C至+85°C。
Electrical Specifications @25℃ | |||||||||||||||
Part Number | Insertion Loss ( dB MAX) | Return Loss (dB MIN) | Crosstalk (dB MIN) | DM to CM Rejection ( dB MIN) | |||||||||||
100 kHz | 500 kHz | 1 MHz | 10 MHz | 100 MHz | 300 MHz | 400 MHz | 500 MHz | 1 MHz | 30 MHz | 100 MHz | 400 MHz | 1 MHz | 250 MHz | 500 MHz | |
10GB-6001 | 3.0 | 1.80 | 22 | 24 | 18 | 14 | 10 | 8 | 65 | 42 | 35 | 25 | 40 | 30 | 22 |
相關型號:
10GB-6001
10GB-6001NL
10GB-6001NLT
10GB-6001T
電氣規格
插入損耗:最大3.0 dB(100 kHz),隨頻率增加而增大
回波損耗:最小1.80 dB(1 MHz),隨頻率增加而減小
串?dāng)_:最小22 dB(1 MHz),隨頻率增加而減小
共模抑制:最小65 dB(1 MHz),隨頻率增加而減小
iNRCORE公司是一家全球領先的電源和磁性元件制造商,產品包括變壓器、線圈、電感器、磁性軟件和其他相關組件,主要應用于軍事、航空航天、通信、醫療、工業控制等領域。更多INRCORE相關產品信息可咨詢立維創展。
