Norsat 1041XRTS KU波段BUC上變頻器

發布時間:2025-06-23 09:08:18     瀏覽:108

  Norsat International Inc.生產的Ku波段 4W 非倒置式塊上變頻器(Block Upconverter,簡稱 BUC),型號為 1041XRTS,主要用于衛星通信系統,將低頻信號上變頻至 Ku 波段的高頻信號,以便通過衛星鏈路傳輸。

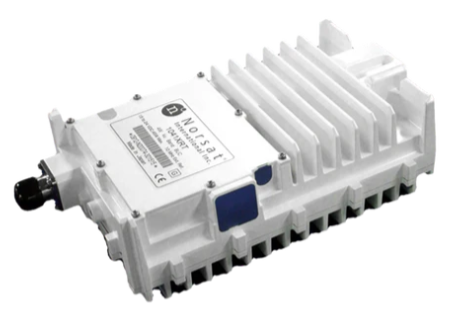

Norsat 1041XRTS KU波段BUC上變頻器

  主要技術規格

  輸出頻率范圍:13.75 GHz 至 14.50 GHz(部分型號為 14.0 GHz 至 14.50 GHz)

  輸入頻率范圍:950 MHz 至 1700 MHz(部分型號為 950 MHz 至 1450 MHz)

  輸出功率:36 dBm(至 1dB 壓縮點)

  本振頻率:12.80 GHz(部分型號為 13.05 GHz)

  輸入 VSWR:2.0:1

  輸出 VSWR:2.1:1

  相位噪聲:

  -70 dBc/Hz @ 1 kHz

  -80 dBc/Hz @ 10 kHz

  -90 dBc/Hz @ 100 kHz

  外部參考時鐘:10 MHz 信號頻率,參考電平范圍為 -5 dBm 至 +5 dBm

  電源要求:通過 IF 電纜中心導體供電,電壓范圍為 +15V 至 +24V

  功耗:45 W

  機械和物理規格

  輸出波導:WR75(帶槽)

  尺寸:228 mm × 125 mm × 65 mm(9.0 英寸 × 4.9 英寸 × 2.6 英寸)

  重量:1.9 kg(4.2 磅)

  連接器選項

  F 型連接器:75 歐姆

  N 型連接器:50 歐姆

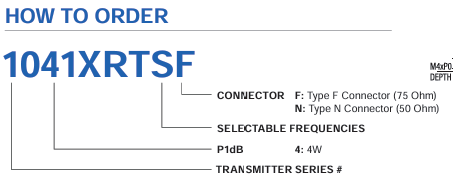

  訂購信息

Norsat 1041XRTS 訂購信息

  特點

  高增益穩定性:在任何恒定頻率下,增益穩定性為 ±2.25 dB;在任何 54 MHz 帶寬內,增益穩定性為 ±1.0 dB;在整個 750 MHz 帶寬內,增益穩定性為 ±3.0 dB。

  寬溫度范圍:工作溫度范圍為 -40°C 至 +55°C。

Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。
