DEI 700系列20V雙極模擬/混合信號ASIC

發布時間:2025-07-28 09:09:38     瀏覽:214

  Device Engineering Incorporated (DEI)700系列半定制20V雙極模擬/混合信號ASIC(專用集成電路),適用于放大器、比較器、穩壓器、邏輯門等設計。

DEI 700系列20V雙極模擬/混合信號ASIC

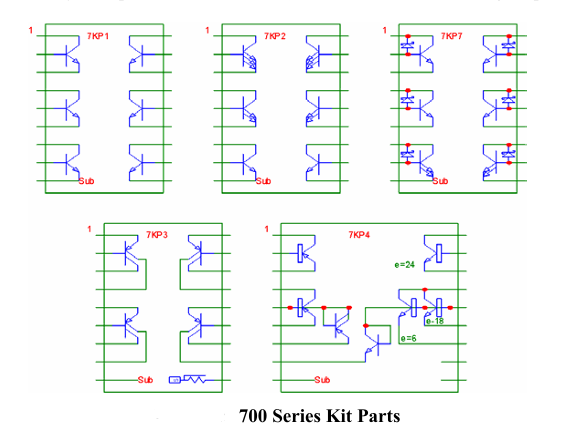

  關鍵特性

  工藝技術:4微米金屬層先進工藝,芯片尺寸小、復雜度高。

  晶體管性能:

  NPN:典型β=200,fT=800MHz,最大電流200mA(大尺寸NPN)。

  PNP:β=40–90,fT=15MHz。

  電阻網絡:750Ω基礎電阻,支持串并聯組合(50Ω–100kΩ),匹配精度2%(1%當使用≥10個電阻)。

  設計靈活性:支持金屬掩模定制,快速投產。

  芯片型號


Table 1:700 Series Base Chip Summary
Chip Series710 711 712 713 723 724 734 736 747
Pads17 22 25 30 30 41 48
NPN/PNP Transistors14 22 27 39 60 80 120 180 280
Schottky NPN Transistors10 11 12 16 24 36 56
Large NPN Transistors
Large PNP Transistors
Total Transistors33 52 66 93 143 183 279 405 630
750 Ohm Resistors122 190 210 411 623 895 1268 1798 2487
Total Base Resistance(Ohms)91k142k160k310k470k675k950k1.35M1.87M
Base Pinch Resistors11 14 16
Epi Pinch Resistors
Junction Capacitors12 10
Cross Unders40 60 70 160 200 300 450 650 950


  電氣規格

  絕對最大額定值:

  電源電壓:20V

  工作溫度:-55°C至+125°C(陶瓷封裝)

  ESD防護:2000V(人體模型)。

  典型參數:

  NPN的BVCEO≥20V,PNP的BVCEO≥5.6V

  基極電阻匹配誤差≤2%。

  封裝選項

  塑料封裝:DIP、SOIC(窄/寬體)、PLCC。

  陶瓷封裝:DIP(300/600 mil)。

  引腳數覆蓋8–48腳。

  典型應用電路

  跨導放大器(帶寬20MHz)

  運算放大器(開環增益88dB)

  555定時器(全雙極實現)

  電壓-電流轉換器(響應時間150ns)。

深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂貨渠道,部分備有現貨庫存。
