　　選擇多通道微波信號發生器時，需綜合考慮 通道數量、外形、頻率范圍、相位相干性、輸出功率、噪聲性能、切換速度及調制功能。BNC提供多種型號滿足不同需求，并可定制化解決方案。

　　主要步驟：

　　明確測試需求(如通道數、頻率)。

　　選擇適合的外形結構(臺式/機架/OEM)。

　　根據信號質量要求優化相位噪聲和雜散抑制。

　　評估是否需要高速切換或多調制支持。

　　具體如下：

　　1. 通道數量(Number of Channels)

　　關鍵因素：

　　確定需要同時輸出的信號數量。單通道適用于基礎測試，而多通道適用于復雜系統(如MIMO測試、雷達仿真等)。

　　BNC產品示例：

　　標準型號：單通道、2、3或4通道。

　　可定制：最高支持8通道(如Model 855B)。

　　2. 外形結構(Form Factor)

　　不同應用場景需要不同結構的信號發生器，主要分為三類：

　　類型特點適用場景BNC示例型號

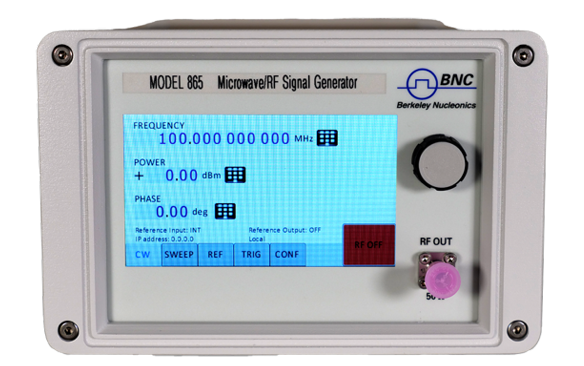

　　臺式設備(Table Top)便攜式設計，帶把手和橡膠腳墊實驗室移動測試Model 865B(單通道)

　　機架式(Rack Mounted)標準機架尺寸(如19英寸)固定安裝系統Model 825-M

　　OEM模塊(Board-Level)無外殼，可集成到其他系統嵌入式開發Model 845-OEM

　　3. 頻率范圍(Frequency Range)

　　RF定義范圍： 8.3 kHz ~ 300 GHz

　　選擇標準：

　　當前系統需求 + 未來擴展性

　　BNC覆蓋范圍：9 kHz ~ 40 GHz

　　適用場景舉例：

　　低頻(<1 GHz)：通信、音頻測試

　　高頻(>1 GHz)：5G、衛星通信、雷達

　　4. 相位相干性(Phase Coherence)

　　需求場景： 多通道信號需保持固定相位差(如相控陣天線測試)。

　　BNC解決方案： Model 855B(8通道，相位相干設計)。

　　5. 輸出功率(Power Output)

　　BNC范圍： -120 dBm ~ +26 dBm(可定制更高功率)。

　　示例型號： Model 865B(-90 dBm ~ +26 dBm，可選PE擴展)。

　　6. 相位噪聲(Phase Noise)

　　影響： 高頻信號精度，如通信和雷達系統。

　　BNC優化方案：

　　Model 825：-152 dBc/Hz @ 1GHz(100 kHz偏移)

　　低相位噪聲可提高信號純凈度，減少干擾。

　　7. 諧波與雜散(Harmonics & Spurs)

　　問題： 額外頻率成分可能干擾測試結果。

　　BNC抑制方案：

　　Model 865B(可選FILT)：

　　諧波抑制：-60 dBc

　　雜散抑制：-90 dBc

　　8. 切換速度(Switching Speeds)

　　需求場景： 快速頻率/功率切換(如自動化測試)。

　　BNC高性能型號：

　　Model 875(帶UFS選項)：

　　切換時間：低至100 ns

　　帶寬：400 MHz

　　9. 調制能力(Modulation Capabilities)

　　BNC支持的調制類型：

　　幅度調制(AM)

　　頻率調制(FM)

　　相位調制(PM)

　　脈寬調制(PWM)

　　線性調頻(Chirp)

　　航空電子調制(Avionics)

Berkeley Nucleonics Corporation(BNC)自1963年成立以來，專注于設計和制造高性能射頻和微波產品，提供脈沖發生器、延遲發生器、任意波形發生器和數字延遲脈沖發生器等在內的多種高精度電子儀器，廣泛應用于實驗室測試、科學研究、雷達和通信系統等領域。立維創展代理分銷BNC產品，歡迎咨詢。
